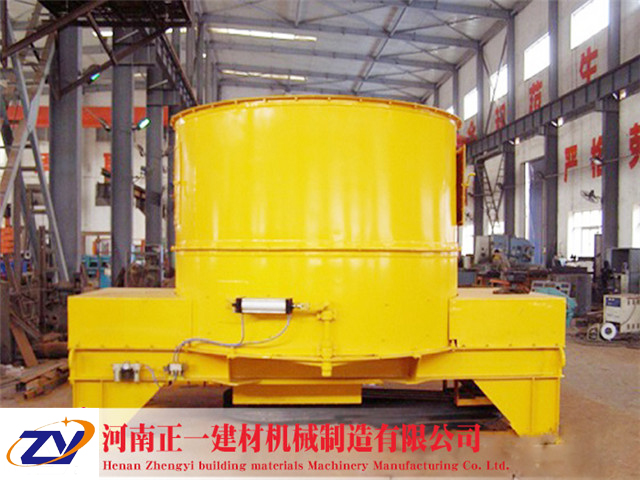

行星式轮碾机

　　一、行星式轮碾混合机简介

　　所谓行星式，即如太阳与地球与月亮的公转与自转原理命名，其工作程序是电机带动立轴上的行星箱，行星箱两端之下各装有一组搅拌铲，搅拌铲以一定的速度绕立轴作顺时针方向公转，同时两组搅拌铲（每组三块铲板）分别以一定的速度绕各自的轴芯作逆时针方向自转，另外两只碾轮按顺时针方向对不断翻动的物料进行碾压。这种工作方式同时具备了碾压，搓揉，搅拌功能，具有快速均匀，不结团，无死角，能耗低的特点，是国内几种同类机型无法同时具备多种特点于一身的新型轮碾搅拌设备。

　　二、行星式轮碾混合机使用范围

　　行星式轮碾混合机适宜混合粉粒状物料，如耐火泥、粘土、粉煤灰、尾矿砂、炉渣、型砂等，广泛用于免烧砖、蒸压砖、耐火材料、陶瓷、建材等行业。

　　三、行星式轮碾机主要部件

　　1、设备主要部件

　　行星式轮碾机由机架、变速箱、碾盘、碾轮、行星搅拌铲、加水装置组成。

　　2、各部件结构的说明

　　一、机架部分

　　机架用槽钢焊成一整体，碾盘置于机架中央，机架两端配有保护罩，电机装在机架一侧，通过三角皮带带动变速箱，以驱动立轴转动。

　　二、碾盘

　　碾盘分上、下两部份和盖、筒体下部装有三处衬板，底部开有扇形出料口。筒体上部开有窥视窗，以便观察运行情况。进料口开在直筒体上部，筒盖上方有进水口一个。

　　三、传动系统

　　减速箱为铸铁箱形结构，由两对斜齿组成，悬挂于机架中央，减速后带动立轴转动。行星齿轮箱装在立轴上端，立轴上的中心齿轮通过两只介齿带动两只行星齿轮自转。两根行星齿轮轴的下端各装有一组行星搅拌铲，行星箱两侧装有行星搅拌侧括板，它们以一定的速度（见本设备主要参数）绕立轴作顺时针方向公转，同时两组行星搅拌铲的3块铲板分别以一定的速度（见本设备主要参数）绕各自的轴芯作逆时针方向自转。

　　四、行星搅拌铲及侧刮板

　　行星搅拌铲是本设备的主要搅拌部份，共有两组，第组搅拌铲的3块铲片均匀分布在铲盘上，通过三根刮板杆与铲盘联接。行星搅拌铲是利用铲片的旋转运动状态翻动，搓研和混合物料，铲片和刮板杆上分别开有横向和纵向的沟槽，便于安装、调整，也便于维修时更换。为防止在使用中因物料混入的硬物或铁件而成机件损坏，侧刮板杆上装有过载缓冲保护弹簧，当搅拌阻力过大，超过限度时，保护弹簧自动压缩，铲片即能抬起一定角度，以减少阻力，保护机件。

　　五、进出料及加水中心装置

　　进水部份采用活动接头装置，加水连接固定在行星齿轮箱上，随其与碾轮、行星搅拌铲同步转动，在加水连接与水管之间，装有一回转接头，水与添加剂直接喷洒在物料上，碾轮、刮板、行星搅拌铲上可避免沾染。物料从进料口定量投入，拌碾完毕后的物料由碾盘底部的扇形出料口卸出。
