　　球磨机

　　球磨机是物料被破碎之后，再进行粉碎的关键设备。

　　球磨机是工业生产中广泛使用的高细磨机械之一，其种类有很多，

　　如管式球磨机，棒式球磨机，水泥球磨机，超细层压磨机，手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机。

　　球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。根据排矿方式不同，可分格子型和溢流型两种。根据筒体形状可分为短筒球磨机、长筒球磨机、管磨机和圆锥型磨机四种。

　　工作原理

　　球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。

　　根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

　　物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

　　筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度较大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入一仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可以用钢段。

　　原料通过空心轴颈给入空心圆筒进行磨碎，圆筒内装有各种直径的磨矿介质（钢球、钢棒或砾石等）。当圆筒绕水平轴线以一定的转速回转时，装在筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定的高度，当自身的重力大于离心力时，便脱离筒体内壁抛射下落或滚下，由于冲击力而击碎矿石。同时在磨机转动过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。

　　机械结构

　　球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

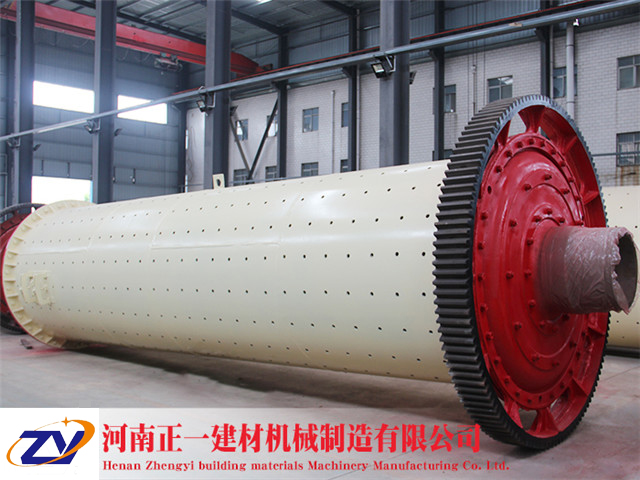

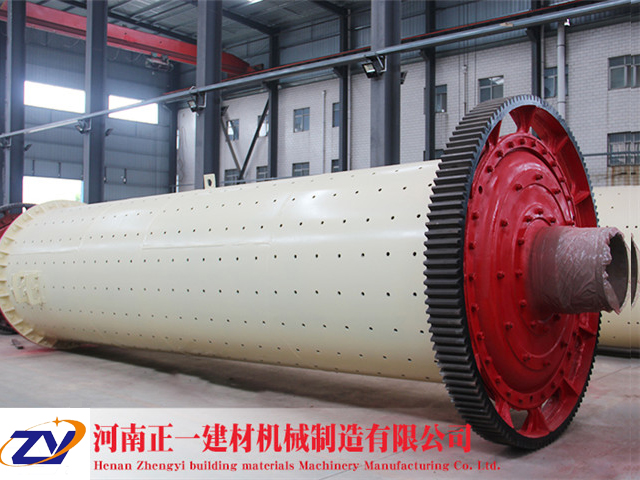

　　球磨机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。
