年产20万立方加气块设备生产线

　　年产20万方加气混凝土设备及生产工艺

　　中型加气混凝土生产线

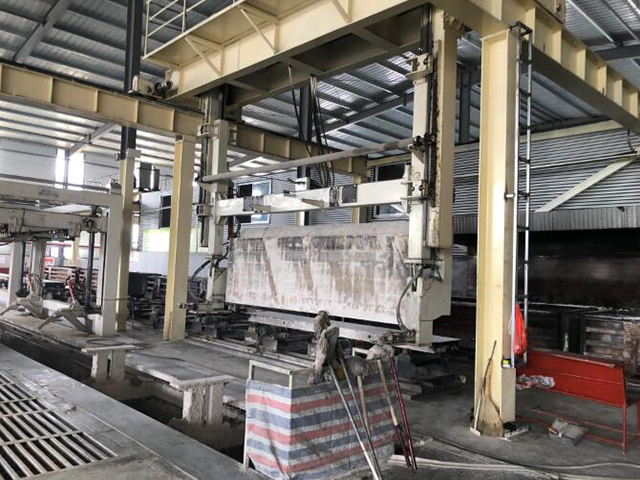

　　年产量20万立方加气混凝土生产线 主要有:原料处理设备,配料浇注设备,静停切割设备,编组养护设备,成品出釜设备,除尘工段设备,电气设备等相关设备组成,具有自动化程度高,操作简单方便,产量大等特点。该采用空中翻转切割工艺,4.2米分布式切割机组,切割过程(翻转,纵切,模切)分别在不同工作完成,而且切割,行走控制在同一装置,因此工作得到简化,操作保养方便。

　　加气混凝土砌块设备生产工艺

　　加气混凝土设备 可以根据原材料类别、品质、主要设备的工艺特性等，采取不同的工艺进行生产。但一般情况下，将粉煤灰或硅砂加水磨成浆料，加入粉状石灰，适量水泥、石膏和发泡剂，经搅拌后注入模框内，静氧发泡固化后，切割成各种规格砌块或板材，由蒸养车送入蒸压釜中，在高温饱和蒸气养护下即形成多孔轻质的加气混凝土制品。

　　加气混凝土设备生产线简述

　　可以根据原材料类别、品质、主要设备的工艺特性等，采取不同的工艺进行生产。但一般情况下，砂加气混凝土是由河砂、石灰、水泥为主要原料，石膏和发泡剂，经搅拌后注入模框内，静氧发泡固化后，切割成各种规格砌块或板材，由蒸养车送入蒸压釜中，在高温饱和蒸气养护下即形成多孔轻质的砂加气混凝土制品。

　　年产量20万立方加气混凝土设备配置表

　　一.原材料处理工段设备

　　1.　受料斗　　　　　　1台

　　2.　鄂式破碎机(石灰)　1台　　PEF250×400

　　3.　破碎机溜管　　　　1台

　　4.　斗式提升机　　　　1台　　IF4S×21.35m

　　5.　斗提机　　　　　　1台

　　6.　料库　　　　　　　1台　　Φ4.5×8

　　7.　手动螺旋闸门　　　1台　　300×300

　　8.　振动给料机　　　　1台　　Φ250型

　　9.　球磨机(石灰)　　　1台　　Φ1830×7000

　　10.　螺旋输送机　　　1台　　　Φ250×S

　　11.　斗式提升机　　　1台　　　IF3S×22m

　　12.　斗式提升机溜管　1台

　　13.　手动碟闸　　　　3台

　　14.　出料管　　　　　1台

　　15.　料浆配料罐　　　2台　　　10m3

　　16.　补充水罐　　　　1台　　　V=1m3

　　17.　气动吹松装置　　3台

　　18.　电动葫芦　　　　1台　　　CD-1T

　　二.配料浇注工段设备

　　1.　料浆计量称　　1台　　G=700kg

　　2.　料浆计量称　　1台　　Q=3000kg

　　3.　铝粉搅拌机　　1台　　V=0.052m3

　　4.　电子台秤　　　1台　　ACS-15.15kg

　　5.　单螺管给料机　1台　　Φ250×6m

　　6.　浇注搅拌机　　1台　　V=3.6m3

　　7.　浇注摆渡车　　1台

　　8.　电动葫芦　　　1台　　CD-2T

　　三.静停切割工段设备

　　1.　模具　　　　　　28台　　4.8×1.2×0.6

　　2.　侧板　　　　　　155台　　4.8×0.6

　　3.　蒸养车　　　　　63台　　4.8×1.2×0.6

　　4.　慢动卷扬机　　　2台　　JJM

　　5.　导向轮　　　　　5台

　　6.　切割输送机构　　1台　　2×5.0t

　　7.　翻转吊具　　　　1台

　　8.　分布式切割机组　1台　　6m

　　9.　打浆机(无外壳)　1台　　5.6m3

　　10.　渣浆泵　　　　　1台　　80YZ80-20

　　11.　侧板辊道　　　　12台

　　四.编组养护工段设备

　　1.　码坯输送机构　1台　　2×5T

　　2.　半成品吊具　　1台

　　3.　真空泵　　　　1台　　2SZ-6

　　4.　釜前过桥　　　2台

　　5.　蒸压釜　　　　6台　　Φ2.68×31.5m

　　6.　废水池　　　　1台

　　7.　液下泵　　　　1台　　50YW30

　　五.成品出釜工段设备

　　1.　电动葫芦(含架)　　1台　 ZDS1P=5T

　　2.　出釜吊具　　　　　1台

　　3.　出釜摆渡车　　　　1台

　　4.　成品夹具　　　　　1台

　　5.　液压翻板台　　　　1台

　　6.　轨道　　　　　　　1台　　18#轻轨

　　六.除尘工段设备

　　1.　鄂破单机除尘器　　1台　　DMC-48

　　2.　仓顶除尘器　　　　3台　　HYF-2

　　3.　磨机出口除尘器　　1台　　LDMS50

　　七.暖通动力管道

　　1.　锅炉　　　　　　2台　　　SZL-1.6AⅡ-4

　　2.　排管散热器　　　14台　 D89

　　3.　流量计　　　　　1台　　　DN125

　　4.　热动力式疏水器　4台　 S49H

　　5.　分气缸　　　　　3台　 Φ300,Φ200

　　6.　空压机　　　　　1台　　　LGFD-2/0.9-X

　　7.　各型阀门管道

　　8.　釜体管道保温

　　八.电气设备

　　1.　配料控制系统

　　2.　低压控制柜

　　3.　照明系统

　　4.　各型管线缆等

　　5.　交配系统
